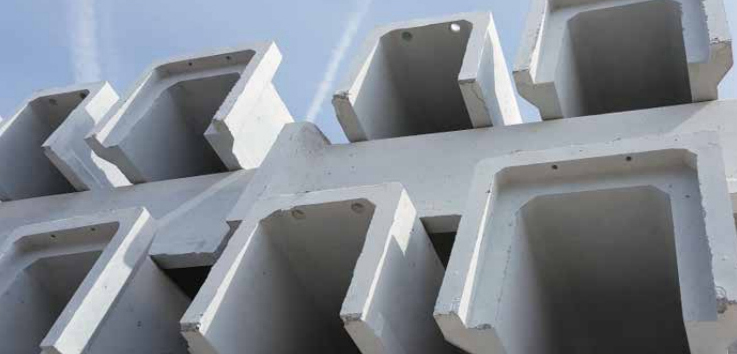

철근콘크리트 용배수로관
어소호안관 시공의 편리성 및 구조적 안정성

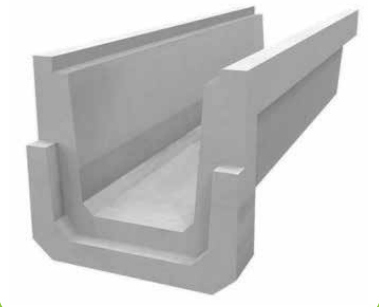

앵글미부착

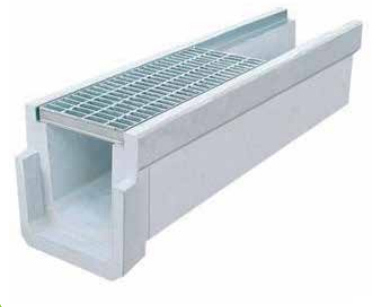

앵글부착
| 호칭 | 폭 | 깊이 | 두께 | 길이 | 중량 | 비고 |
|---|---|---|---|---|---|---|
| 200 | 200 | 200 | 50 | 2,000 | 270 | |
| 200 | 200 | 200 | 50 | 2,000 | 270 | 앵글부착 |
| 300 | 300 | 300 | 70 | 2,000 | 415 | |
| 300 | 300 | 300 | 70 | 2,000 | 415 | 앵글부착 |
| 400 | 400 | 400 | 80 | 2,000 | 548 | |
| 400 | 400 | 400 | 80 | 2,000 | 548 | 앵글부착 |
| 500 | 500 | 500 | 90 | 2,000 | 753 | |
| 500 | 500 | 500 | 90 | 2,000 | 753 | 앵글부착 |
철근콘크리트 용배수로관(볼트조립형)

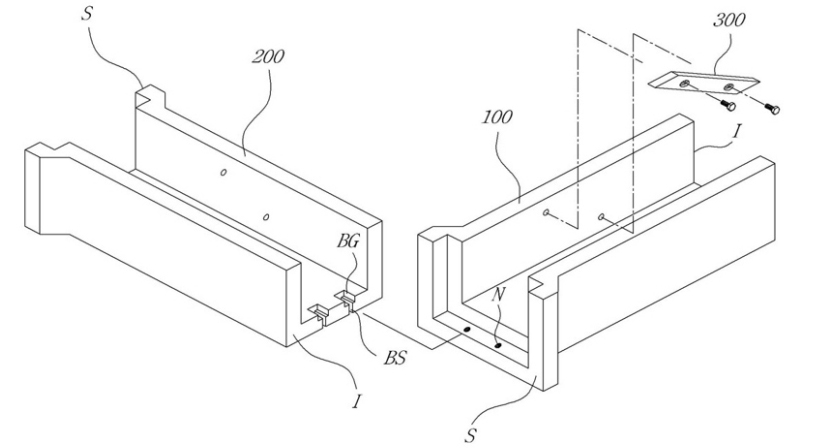

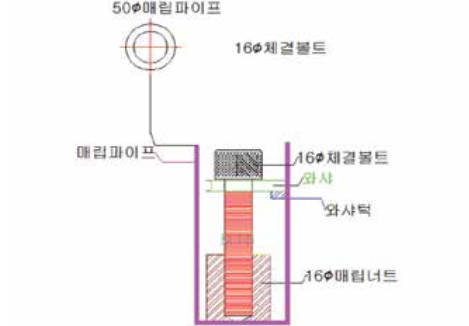

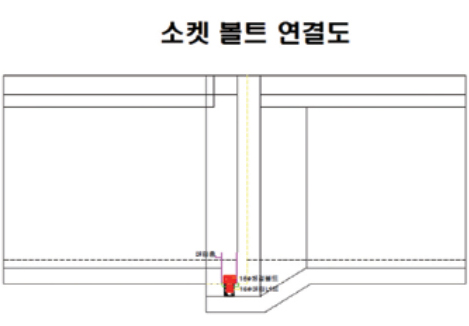

볼트조립형 도면 및 연결도
누수 및 부등침하
- 부등침하 원인
→ 시공 후 기타 외부 환경에 따른 토사 유출로 소켓 연결부위 이탈 및 침하 - 부등침하 방지
→ 볼트연결 효과(구조물의 일체화로 축력 및 인장능력강화)

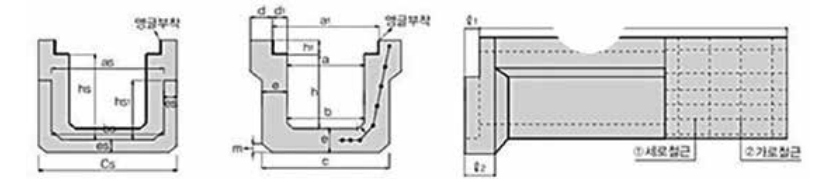

철근콘크리트 용배수로관 이형수로관의 치수 및 배근 현황
| 호칭 | 치수 | 가로철근 | 세로철근 | 기타 | ||||
|---|---|---|---|---|---|---|---|---|
| a | h | d | L | 지름(mm)×수량(개) | 지름(mm)×수량(개) | 옵션 | ||
| 이형 수로관 유개형 | 유개형 | 200 | 200 | 50 | 2000 | 4.0 × 16이상 | 4.0 × 9이상 | 유개형 |
| 유개형 | 300 | 300 | 60 | 2000 | 4.0 × 16이상 | 4.0 × 12이상 | 유개형 | |
| 유개형 | 400 | 400 | 80 | 2000 | 5.0 × 20이상 | 5.0 × 12이상 | 유개형 | |
| 유개형 | 500 | 500 | 90 | 2000 | 5.0 × 20이상 | 5.0 × 12이상 | 유개형 | |
| 이형 수로관 유개형 앵글 부착 | 유개형 | 200 | 200 | 50 | 2000 | 4.0 × 16이상 | 4.0 × 9이상 | 유개형 |
| 유개형 | 300 | 300 | 60 | 2000 | 4.0 × 16이상 | 4.0 × 12이상 | 유개형 | |
| 유개형 | 400 | 400 | 80 | 2000 | 5.0 × 20이상 | 5.0 × 12이상 | 유개형 | |
| 유개형 | 500 | 500 | 90 | 2000 | 5.0 × 20이상 | 5.0 × 12이상 | 유개형 | |
| 이형 수로관 | 볼트 조립식 | 500 | 500 | 70 | 2000 | 5.0 × 20이상 | 5.0 × 12이상 | 볼트조립식 |
| 600 | 600 | 75 | 2000 | 5.5 × 20이상 | 5.0 × 12이상 | 볼트조립식 | ||
| 700 | 600 | 75 | 2000 | 5.5 × 20이상 | 5.5 × 13이상 | 볼트조립식 | ||
| 800 | 700 | 80 | 2000 | 6.0 × 20이상 | 6.0 × 20이상 | 볼트조립식 | ||
| 1,000 | 800 | 85 | 2000 | 6.0 × 24이상 | 6.0 × 23이상 | 볼트조립식 | ||
| 1,000 | 1,000 | 90 | 2000 | 6.0 × 24이상 | 6.0 × 23이상 | 볼트조립식 | ||
| 1,200 | 1,000 | 110 | 2000 | 6.0 × 24이상 | 6.0 × 23이상 | 볼트조립식 | ||
| 1,500 | 1,000 | 110 | 2000 | 6.0 × 24이상 | 6.0 × 26이상 | 볼트조립식 | ||
