자연을 품은 혁신기술자연석 식생블럭

식생블록

자연석 모양 적층·단층 표현공법을 활용한 환경 보존형 블록의 新 테크놀리지

특징 및 효과

삼점지지표현공법
돌과 돌이 3개소 이상 서로 맞물린 형태로 벽을 일체화 함으로써 강도를 내는 야면석 쌓기의 기본인 삼점지지공법을 인조석 블록으로 표현함으로써 구조강도가 뛰어납니다.
자연석 적층·단층표현공법
수성암 계열 자연석의 특색인 돌의 눈, 무늬의 흐름, 섬세한 요청(단층, 적층 등 석회층과 같은 질감)의 표면처리로 위화감이 없고 주위의 경치와 조회되어 자연환경 본 모습으로 보입니다.
녹화
공간부에 흙채움하면 보습성이 우수한 식생기반이 조성되어 식물을 여름철의 건조로부터 보호합니다.

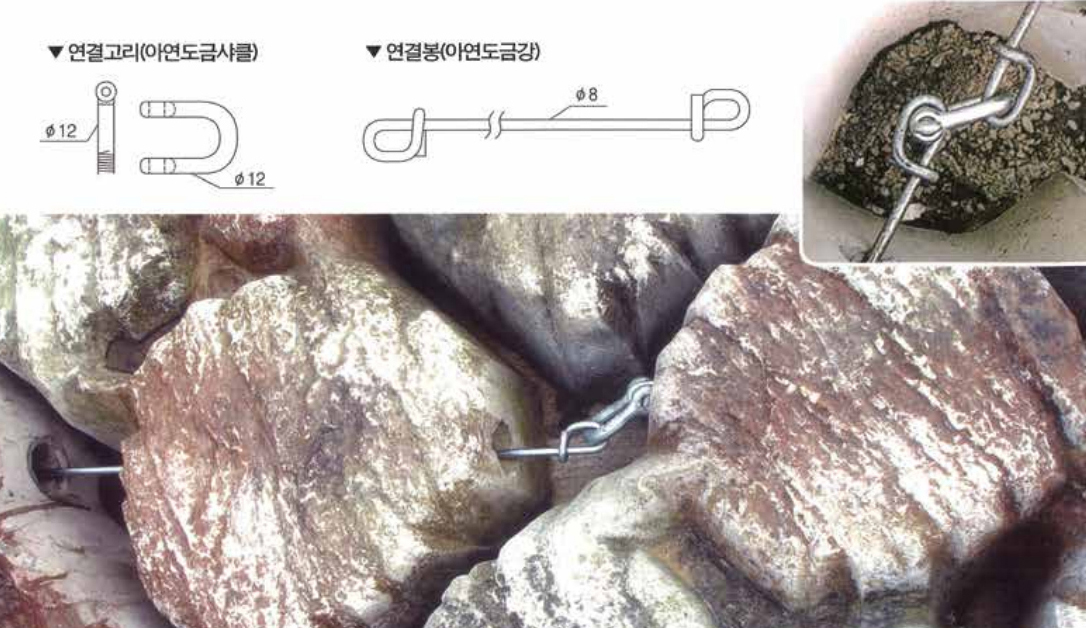

연결고리

연결봉
블록을 상호 연결해서 호안의 일체화를 하기 위하여 가장 중요한 것으로 이것이 단선되면 호안은 그 기능을 발휘하지 못하게 됩니다.
- 1) 단선되지 않는 강도와 부식 등에 대한 내후성, 내구성에 우수한 용융아연도금(알루미늄 함유율10%, 부착량 300이상)으로 된 강선을 사용합니다.
- 2) 강선을 소정 길이로 직선 절단한 다음 양 단말을 1회반 이상 비틀어 제작된 것입니다.

환경보전형 연결블록

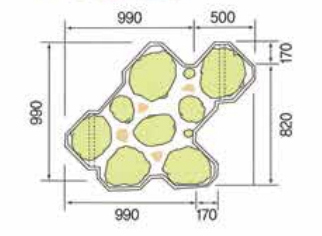

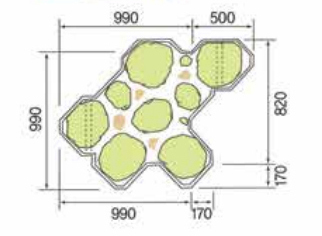

A형(표준형)

A형(측면도)

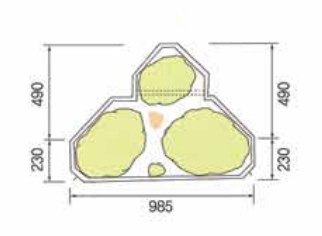

B형(하부마감용)

C형(상부마감용)

D형(측면마감용)

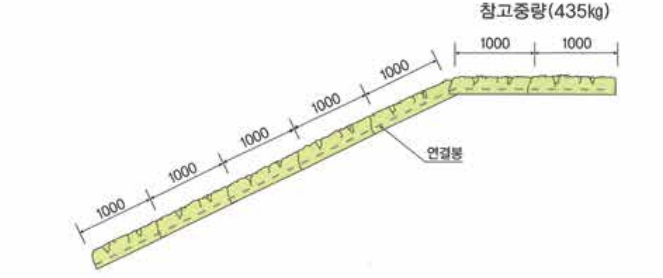

부설단면도

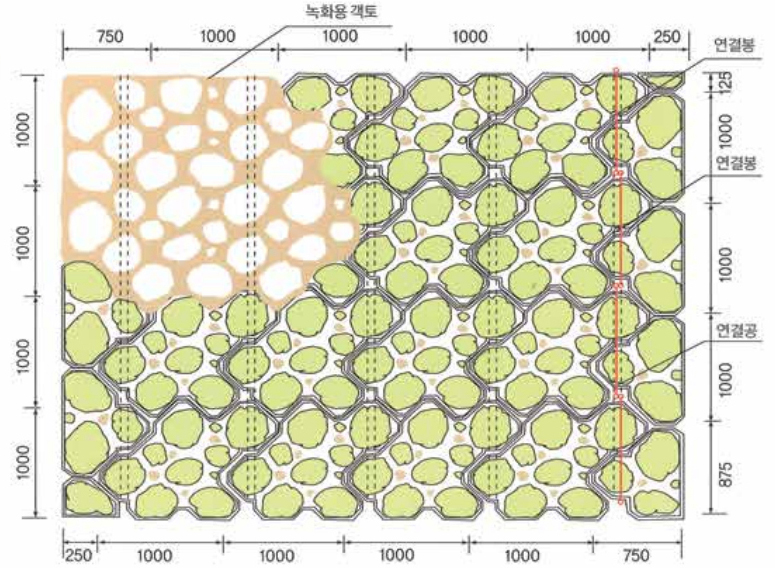

부설평면도

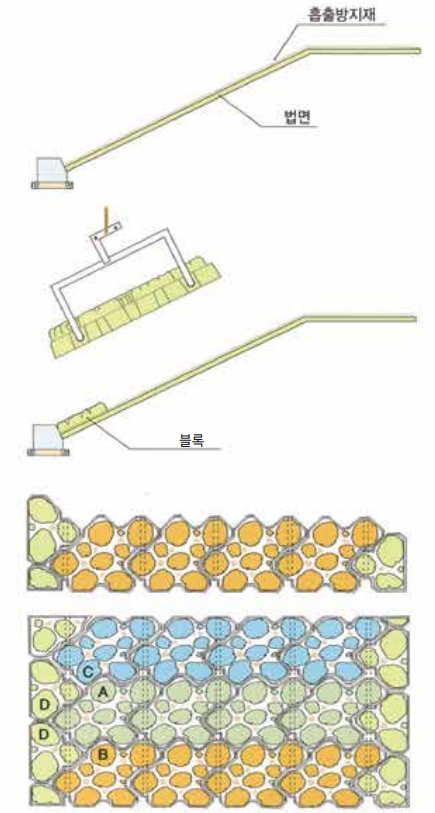

시공요령

1. 법면 앞비탈 기슭에 기초 콘크리트를 타설하고 법면을 소정의 구배로 정지합니다.
2. 제방 비탈면에 흡출 방지재를 시공합니다.
3. 블록의 양단측에 있는 관통공에 전용시공기구를 설치하고 천천히 끌어 올립니다.
3. 제발비탈면의 경사와 자동으로 구배조정되는 시공 전용기구로 소정의 위치에 가지고 가서 설치합니다.
3. 1단째에는 b블록(또는 D블록)을 가로방향으로 설치합니다.
3. 2단째에는 A블록을 교차시키면서 설치합니다.
역시 양단부에는 D블록을 설치 후 관통공에 연결봉이 연결되어 전체를 고정시킵니다.
3. 같은 작업을 반복해서 호안머리(천단부)에는 C형 블록을 설치한 후 호안머리를 마감합니다.
3. 식생부는 객토를 넣고 적당하게 다짐을 해서 잔디 등을 붙입니다.
3. 객토를 하지 않아도 토사, 낙엽 등이 퇴적해서 실물이 잘 자랄 수 있습니다.

기초부의 치수(참고치)

종류		구배	기초지수(mm)				콘크리트체적(㎡	거푸집면적(㎡	기조재체적(㎡)
종류		1 : N	H1	H2	B1	B2	Vc	A	Vb
제품 높이 (t)	225	1.5	400	100	500	300	0.170	0.861	0.105
		2.0				350	0.178	0.836
		2.5				380	0.182	0.823
		3.0				400	0.185	0.816

시공기구

시공구 철봉이 휘어지지 않는지, 블록을 고정시킨 L형 회전걸쇠가 잘 부착되어 있는지 등을 확인하여 샤클 와이어 등 비품도 준비합니다.
