자연을 품은 혁신기술자연석 식생블럭

자연생태형 어소호안관

어소호안관 시공의 편리성 및 구조적 안정성

(1) 공기가 단축된다. (레미콘 타설이 필요없다.)
(2) 시공이 간편하다. (조립, 되메움 후 호안블록 설치)
(3) 지지대 부착으로 자중 및 유동하중에 의한 침하저감

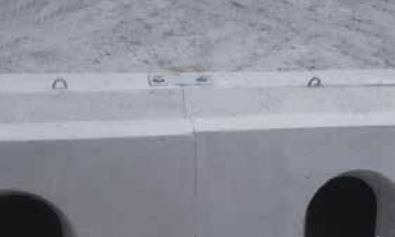

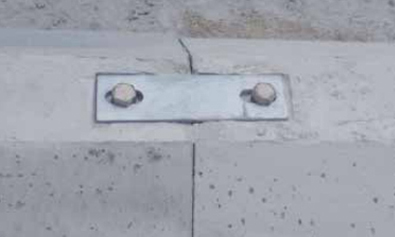

(4) 조인트 연결로 어소호안관의 이탈 방지및 일체성확보로 호안강화

어소호안관의 우수성

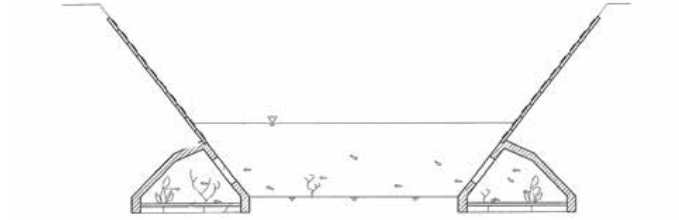

(1) 하천수가 어소호안관 내부통로를 통해 어소로 유입되어 하천수로와 함께 흐르게 됨과 동시에 시간이 지남에 따라 하천수가 흐르는 어소 내부에는 하천수에 서식하는 미생물과 함께 각종 어류등이 하천수로와 어소를 넘나들며 서식 가능 하게 되어 생태환경을 자연상태로 유지가능 (생태계 복원효과)
(2) 어소가 하천수로와 별도로 형성되어 있음으로 홍수 시에도 유속이심하지 않아 어류의 피난처 및 산란장소 제공 (자연생태환경조성)
(3) 어소가 수평으로 관통되어 어소내부에 하천수의 흐름을 원활 하게하여어류등의 서식에 피해가 되는 이물질 등이 끼이는 것을 방지하는 효과가 있다. (깨끗한 생태환경유지)
(4) 수초와 이끼, 다슬기 서식 등으로 자연경관 창출

어소호안관 시공 시방서

(1) 개요
어소호안관의 시공 방법은 재질이 콘크리트를 주원료로 하고 철망 및 철근을 첨가한 콘크리트로, 매설 재료 다짐 등에 유의하여 호안관의 변형에 주의를 기울여야 한다.
- ① 설계조건 : 배수로, 하천 친환경 공사구조물 (각종호안블록기초)
- ② 중 량 : 970kg
- ③ 압축강도 : 240kgf/㎠ 이상
(2) 터파기 공사
- ① 터파기는 하류에서 상류로 진행한다.
- ② 터파기는 하상 계획고와 같이 파고, 배수 계획 구배에 적합하도록 바닥면을 고르게 정리한다.
- ③ 터파기 바닥을 고른 후 터파기 바닥은 기초 처리 전에 반드시 공사 감독자(또는 감리원)의 검사를 받아야 한다.
(3) 호안관 설치
- ① 설치는 하류에서 상류로 진행한다.
- ② 호안관 본체를 터파기한 설치 장소에 소운반 후 하단에서 상단으로 배열하고, 호안관이 일체식으로 설치(조인트연결)되어 침하 및 이탈에 대해 안전하도록 정밀 시공하여야 한다.
(4) 되메우기 공사
- ① 되메우기 작업 중 호안관에 이상 변형이 유발되지 않도록 관 양측에 동일한 양의 두께로 고르게 메워 호안관에 편압이 발생하지 않도록 하여야 하며, 양측면에 불도저로 한꺼번에 다량으로 메우거나 트럭으로 직접 쏟아부어 호안관이 과중한 하중을 받는 일이 없도록 하여야 한다.
- ② 기초지반에 따라 버팀대를 설치하여야 한다.
